Sistem SCADA pentru Distribuția Energiei Electrice

Începând cu anul 2006 EnergoBit a implementat un sistem SCADA unitar care deservește rețeaua de distribuție de înaltă și medie tensiune a S.C. Electrica Distribuţie Transilvania Nord S.A.

DESCRIEREA INVESTIȚIEI

  • Acest sistem se bazează pe aplicația SCADA OASYS DNA, care asigură, prin interfețe specifice, monitorizarea și telecomanda în timp real a echipamentelor energetice Electrica Distribuție Transilvania Nord.
  • Sistemul implementat, de tip deschis, permite integrarea directă sau prin interfețe corespunzătoare a oricăror tipuri de echipamente energetice din rețelele de distribuție.
  • În acest mod, orice dezvoltare a sistemului la nivelul „procesului” este posibilă prin toate modalitățile cunoscute: modernizare, retrofit echipamente existente sau montarea de echipamente noi.
  • De asemenea, sistemul inițial a fost proiectat astfel încât să permită la nivelul sistemelor locale implementarea funcțiilor de gestiune completă a rețelelor de distribuție conținute în pachetul SCADA/DMS.

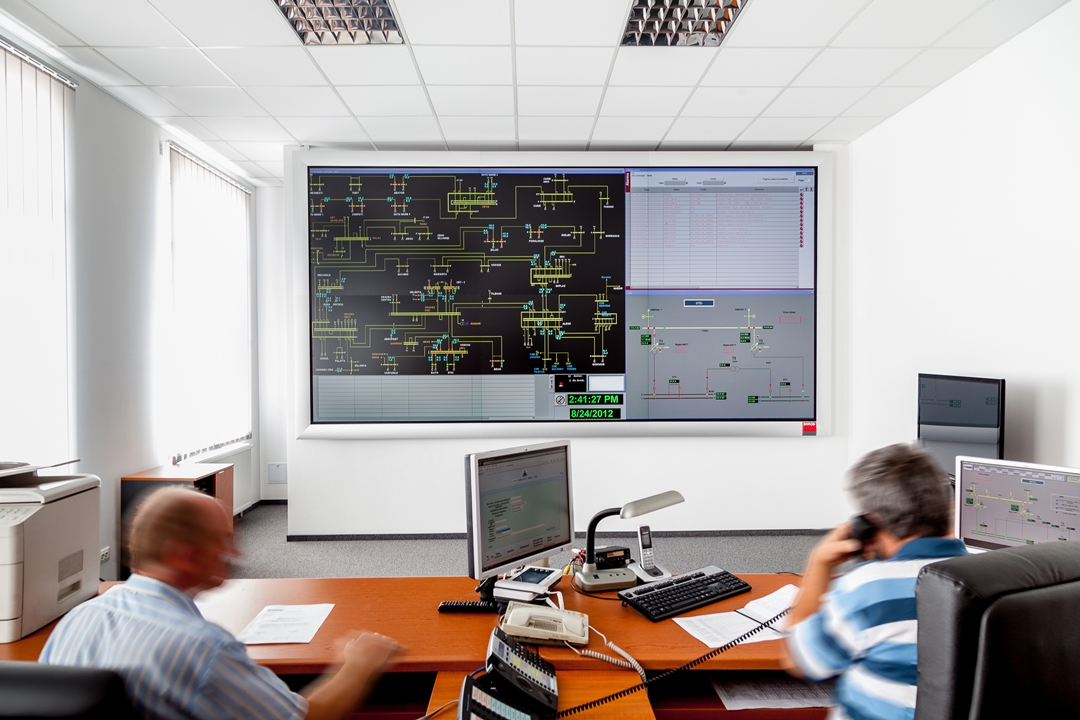

  • În cursul anului 2011 la Centrul de Comandă Cluj s-a implementat modulul DMS (Distribution management System).
  • Sistemul DMS a fost realizat prin upgradarea cu echipamente hardware și software a soluției SCADA existente la nivelul Centrului de Comandă Cluj și modelarea în sistemul DMS a rețelei de medie tensiune din Cluj-Napoca.
  • Începând cu anul 2016 s-a realizat updatarea și extinderea sistemului SCADA/DMS existent prin îmbunătățirea soluției hardware si instalarea aplicației software ADMS (Advanced Distribution Management System).
  • Sistemul avansat de management al distribuției electrice (ADMS) este un produs unic pe piata ADMS, care înglobează într-un model unic toate părțile fundamentale de bază: SCADA/DMS/EMS și care oferă societății de distribuție o platformă unitară pentru operarea și managementul rețelei.
  • In cadrul sistemului SCADA sunt integrate dispozitive furnizate de către producătorii principali de echipamente: SEL, Schneider Electric, Siemens, ABB, GE, etc.

DATE TEHNICE

  • În cadrul sistemului există informații în timp real de la:
    • > Peste 90 stații de transformare ÎT/MT
    • > Peste 800 reanclanșatoare automate și separatoare de sarcină
    • > Peste 600 posturi de transformare și posturi de alimentare
  • Protocoale de comunicație folosite în sistemul SCADA:
    • IEC61850 client & server
    • IEC60870-5-104 Master & Slave
    • IEC60870-5-101 Master & Slave
    • IEC60870-5-103 Master
    • DNP 3.0 Master & Slave
    • MODBUS TCP-IP, MODBUS RTU
  • Medii de transmisie date:
    • Rețea de fibră optică
    • Rețea GSM/GPRS
    • Rețea de comunicație wireless
ClientSDEE Transilvania Nord SA
LocalizareIlie Macelaru 28A, Cluj Napoca, Cluj
Nivel tensiuneMedie și Înaltă Tensiune
Perioada realizării2006-2017
