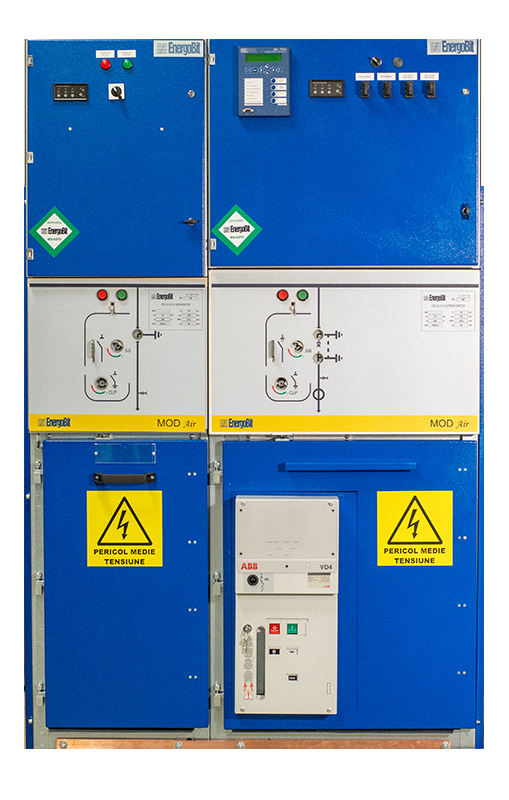

Celule de medie tensiune pentru distribuție secundară gama MOD AIR
Aceste celule sunt disponibile în variante care permit configurarea unor soluții complexe, adaptate cerințelor specifice ale fiecărei aplicații, asigurând integrarea optimă a funcțiilor pentru linii, protecția transformatoarelor, măsură, cuplă, precum și funcții combinate de linie și măsură reunind într-o singură celulă de medie tensiune atât aparatajul de comutație, cât și transformatoarele de curent și de tensiune.
Gama de celule modulare pentru distribuție secundară MOD6 Air este proiectată astfel încât să asigure compatibilitate deplină cu gama existentă MOD6, permițând extinderea facilă a tablourilor de medie tensiune anterior livrate de către EnergoBit. Totodată, această gamă respectă cerințele REGULAMENTULUI (UE) nr. 573/2024 privind interzicerea utilizării gazelor fluorurate cu efect de seră.
Celulele de medie tensiune din gama MOD6 Air sunt concepute pentru a asigura clasa de partiție PI sau PM și, din perspectiva continuității serviciului, se încadrează în categoria LSC2A.
Aparatajul de comutație integrat în aceste celule este compus din separatoare de sarcină și întrerupătoare, utilizând tehnologii alternative ecologice la gazele fluorurate. Mediul de izolație pentru celulele de medie tensiune este aer, iar pentru aparatajul de comutație este reprezentat de aer uscat (Dry Air), iar întreruperea curentului se realizează în vid, prin intermediul separatoarelor de sarcină sau a întrerupătoarelor cu cameră de stingere în vid, asigurând astfel o soluție sustenabilă și conformă reglementărilor europene în vigoare.
Caracteristici generale:
- Design compact și modular
- Mediu de izolație ecologic – aer uscat (Dry Air)
- Compatibilitate completă cu gama MOD6 existentă
- Sistem de interblocaje mecanice și electrice de înaltă siguranță
- Operare ușoară și intuitivă
- Mentenanță redusă
- Funcționalități multiple disponibile
|
Tensiunea nominală |
kV |
12 |
24 |
|
|
Tensiunea de ţinere la 50 Hz timp de 1min. (kV ef.) |
Izolaţie |
kV |
28 |
50 |
|
Separare |
kV |
32 |
60 |
|
|
Tensiunea de ţinere la impuls de trăsnet unda 1,2/50 ms (kV vârf) |
Izolaţie |
kV |
75 |
125 |
|
Separare |
kV |
85 |
145 |
|
|
Curentul nominal de serviciu continuu |
A |
630 – 630 |
||
|
Curentul de stabilitate termică (1s) (ţinere la curentul de scurtcircuit) |
kA |
16-20 |
||
|
Capacitatea de închidere |
kA |
40 |
||
|
Frecvenţa nominală |
Hz |
50 |
||
|
Clasificare intern |
IAC |
AFL, 16 kA, 1s |
||
|
Grad de protecție asigurat prin carcasă |
IP3X pentru carcasă celulei dispre exterior spre interiorul celulei IP2X din interiorul compartimentului de cabluri către sitemul de bare |
|||
